Lazer Lens Çeşitleri ve Kullanım Rehberi: Çap, Fokus Mesafesi, Temizlik ve Montaj Hakkında Bilmeniz Gerekenler
Lazer Lens Nedir?

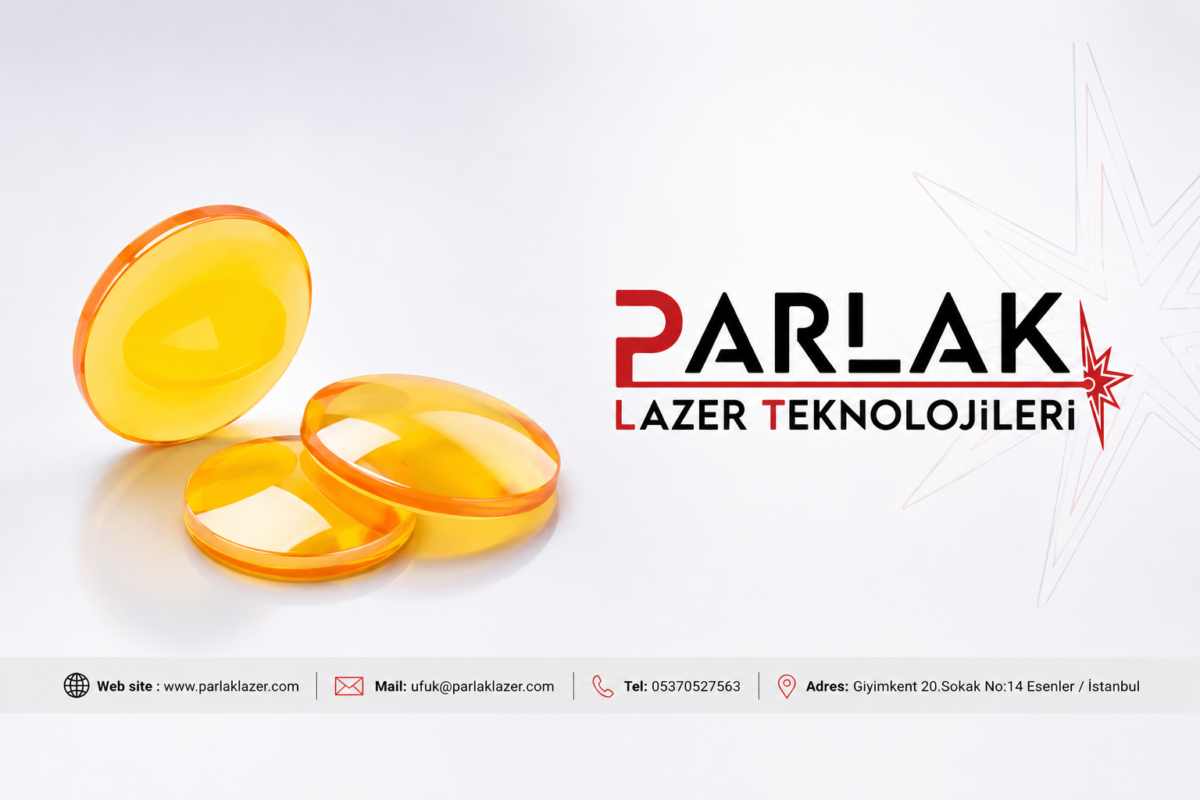

Lazer lensler, CO2 lazer makinelerinde lazer tüpünden çıkan ışının iş parçası üzerine doğru şekilde odaklanmasını sağlayan optik bileşenlerdir. Bir lazer sisteminin kesim, kazıma ve markalama performansı doğrudan kullanılan lensin kalitesi ve doğru seçimi ile ilişkilidir.
Doğru lazer lens seçimi; kesim kalitesini artırır, çalışma hızını yükseltir, enerji kayıplarını azaltır ve lazer tüpünün ömrünü uzatır. Yanlış lens kullanımı ise düşük kesim performansı, yanık izleri, düzensiz kesimler ve lens hasarlarına neden olabilir.
Bu nedenle lazer lens çapları, odak mesafeleri (fokus) ve kullanım alanları hakkında bilgi sahibi olmak son derece önemlidir.

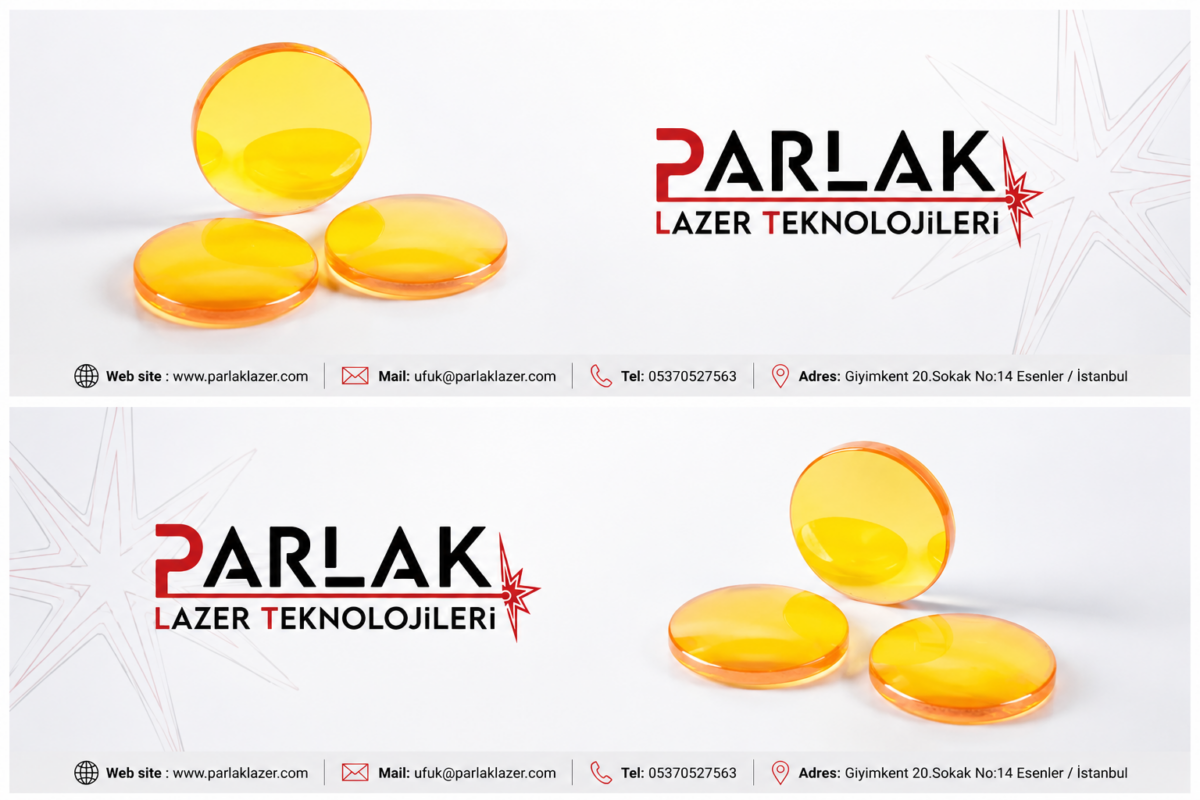

Lazer Lens Çeşitleri
Lazer lensler genellikle çap ve odak mesafelerine göre sınıflandırılır.
En yaygın kullanılan CO2 lazer lens çapları:
- 20 mm çap lazer lens
- 25 mm çap lazer lens
Bu lensler farklı odak mesafeleriyle üretilir.
20 mm Çap Lazer Lensler
20 mm çapındaki lazer lensler, özellikle Çin menşeili lazer makinelerinde en sık kullanılan lens tipidir.
Kompakt yapıları sayesinde lazer kafasına kolayca monte edilir ve yüksek optik verim sağlar.
20 mm Çap – 50.8 mm Fokus Lens (2 İnç Lens)
50.8 mm odak mesafesine sahip lensler, lazer sektöründe en yaygın kullanılan lenslerdir.
Avantajları:
- Genel amaçlı kullanım
- Ahşap kesim ve kazıma işlemleri
- Pleksi kesim uygulamaları
- MDF ve kontrplak işlemleri
- Dengeli kesim ve gravür performansı
Bu lensler hem kesim hem de kazıma yapan işletmeler için ideal çözümdür.
20 mm Çap – 63.5 mm Fokus Lens (2.5 İnç Lens)
63.5 mm odaklı lensler, daha uzun odak noktası sayesinde daha dik kesim kenarları oluşturur.
Kullanım alanları:
- Kalın ahşap kesimi
- Pleksi kesimi
- Derin gravür uygulamaları
- Kauçuk ve plastik malzemeler
Avantajları:
- Daha geniş odak toleransı
- Kalın malzemelerde daha başarılı sonuçlar
- Daha temiz kesim yüzeyleri
20 mm Çap – 76.2 mm Fokus Lens (3 İnç Lens)
76.2 mm odak mesafesi, özellikle kalın malzeme kesimlerinde tercih edilir.
Özellikleri:
- Daha uzun odak derinliği
- Kalın malzemelerde daha stabil performans
- Kesim sırasında daha az koniklik
Tercih edilen sektörler:
- Reklam sektörü
- Mobilya üretimi
- Endüstriyel lazer kesim uygulamaları
20 mm Çap – 101.6 mm Fokus Lens (4 İnç Lens)
101.6 mm odaklı lensler profesyonel ve endüstriyel uygulamalar için tasarlanmıştır.
Avantajları:
- Çok kalın malzemelerde yüksek performans
- Daha derin odak alanı
- Daha düzgün kesim kenarları
Kullanım alanları:
- Kalın akrilik kesimi
- Sünger kesimi
- Teknik tekstil uygulamaları
- Endüstriyel üretim hatları
- Lazerli Flota Makinası Merceği
Bu lensler özellikle yüksek wattlı CO2 lazer sistemlerinde tercih edilmektedir.
25 mm Çap 63.5 mm Fokus Lens Özellikleri
25 mm çapındaki lensler, daha büyük optik yüzeye sahiptir.
Bunun avantajları:
- Daha yüksek güç aktarımı
- Daha düşük enerji kaybı
- Yüksek wattlı makinelerde daha verimli çalışma
25 mm çap ve 63.5 mm odak mesafesine sahip lensler genellikle:
- 200 Watt lazer makinelerde
- 300 Watt lazer makinelerde
- 450 Watt lazer makinelerde
tercih edilmektedir.
Özellikle yoğun üretim yapan işletmeler için uzun ömürlü ve verimli bir çözümdür.
Lazer Lens Farkları Nelerdir?
Lazer lensler arasındaki temel farklar şunlardır:
1. Odak Mesafesi
Kısa odaklı lensler:
- Daha ince ışın noktası oluşturur.
- Gravür kalitesi yüksektir.
- İnce detaylar elde edilir.
Uzun odaklı lensler:
- Daha kalın malzemeleri kesebilir.
- Kesim kenarları daha diktir.
- Odak toleransı daha geniştir.
2. Çap Farkı
20 mm lensler:
- Standart makinelerde kullanılır.
- Ekonomiktir.
- Yaygın bulunur.
25 mm lensler:
- Daha yüksek güç aktarımı sağlar.
- Büyük makinelerde tercih edilir.
- Daha dayanıklıdır.
3. Kaplama Kalitesi
Kaliteli ZnSe (Çinko Selenür) lensler:
- Daha yüksek geçirgenlik sunar.
- Daha az enerji kaybı oluşturur.
- Daha uzun ömürlüdür.
Ucuz ve kalitesiz lenslerde ise:
- Güç kaybı yaşanır.
- Lens daha hızlı kirlenir.
- Kırılma riski artar.
Lazer Lens Neden Kırılır?
Lazer lens kırılması, servis çağrılarında en sık karşılaşılan problemlerden biridir.
Başlıca nedenler:
Lens Üzerindeki Kir ve Tozlar
Lens yüzeyinde biriken:
- Duman
- Reçine
- Yapıştırıcı kalıntıları
- Toz
lazer ışınını absorbe ederek aşırı ısınmaya neden olur.
Bu durum zamanla lens çatlamasına veya kırılmasına yol açar.
Hatalı Hava Ayarı
Air Assist sisteminin yetersiz olması durumunda:
- Duman lens üzerine çıkar.
- Lens aşırı kirlenir.
- Isı birikimi oluşur.
Sonuç olarak lens zarar görür.
Yanlış Montaj
Lensin ters takılması veya sıkıştırılması;
- Optik gerilim oluşturur.
- Lens çatlayabilir.
Kalitesiz Lens Kullanımı
Düşük kaliteli lensler yüksek sıcaklıklara karşı daha dayanıksızdır.
Özellikle yüksek wattlı makinelerde kısa sürede kırılabilir.
Lazer Lens Nasıl Temizlenir?
Lazer lens temizliği düzenli olarak yapılmalıdır.
Önerilen yöntem:
- Makineyi kapatın.
- Lens yuvasını sökün.
- Basınçlı temiz hava ile tozları uzaklaştırın.
- Mikrofiber optik bez kullanın.
- İzopropil alkol veya özel optik temizleyici uygulayın.
- Dairesel hareketlerle nazikçe silin.
Kesinlikle kullanılmaması gerekenler:
- Kolonya
- Aseton
- Kağıt havlu
- Sert bezler
Bu ürünler lens kaplamasına zarar verebilir.
Lazer Lens Nasıl Takılır?
Lens montajı dikkat gerektirir.
Montaj sırasında:
- Lens kenarlarından tutulmalıdır.
- Parmak izi bırakılmamalıdır.
- Lens yuvasına tam oturmalıdır.
- Sıkma halkası aşırı sıkılmamalıdır.
Aşırı sıkılan lenslerde zamanla çatlama meydana gelebilir.
Lazer Lens Bombe Tarafı Nereye Bakmalı?
CO2 lazer lenslerde en sık sorulan sorulardan biri budur.
Genel kural:
Bombeli (dışbükey) yüzey yukarıya yani aynadan gelen lazer ışınına bakmalıdır.
Düz veya daha az bombeli yüzey ise aşağıya, iş parçasına doğru bakmalıdır.
Bu şekilde:
- Optik verim maksimum olur.
- Güç kaybı azalır.
- Daha temiz kesim elde edilir.
Ancak bazı özel üretim lenslerde üretici talimatları farklı olabilir. Lens üzerindeki işaretler mutlaka kontrol edilmelidir.
Sonuç
Lazer lens seçimi, bir lazer makinesinin performansını doğrudan etkileyen en kritik unsurlardan biridir. 20 mm çap ve 50.8 mm, 63.5 mm, 76.2 mm ve 101.6 mm odak mesafelerine sahip lensler farklı uygulamalar için avantajlar sunarken, 25 mm çap ve 63.5 mm odaklı lensler yüksek güçlü sistemlerde üstün performans sağlar.
Düzenli temizlik, doğru montaj ve kaliteli lens kullanımı sayesinde hem kesim kalitenizi artırabilir hem de lazer sisteminizin ömrünü uzatabilirsiniz.
